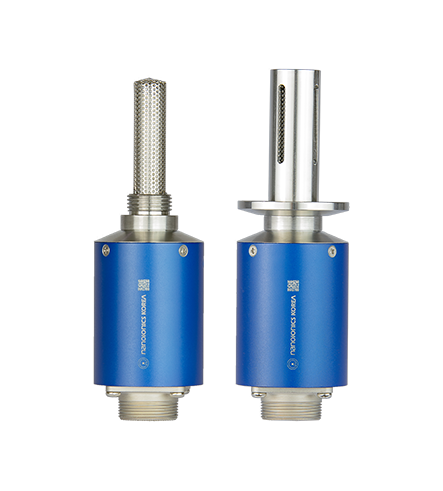

PX series

PX series

O2 Analyzer

센서 타입

전위차형 지르코니아 센서 / 히터일체형

치수

18mmΦ X 111mmL

설치 방식

PX-NW : 플랜지 타입 (NW25 or NW40)
PX-S : 스크류 타입 (3/8" PF)

측정가스온도

< 200℃

측정범위

10-25 atm ≤ Po2 ≤ 1 atm (100%)

직선성

[측정값의 ± 1 % 이내] 또는 [측정값의 ± 0.5 ppm 이내] 중 큰 값

반복성

[측정값의 ± 0.5 % 이내] 또는 [측정값의 ± 0.5 ppm 이내] 중 큰 값

응답속도

< 10 sec (측정가스유량 0.5L/min 일 경우)

Warming up 시간

< 6 min (3 m 규격 케이블 사용시)

O2 Analyzer

PX series

Application

  • 반도체 제조설비

  • N2 reflow 오븐

  • 연료전지 시스템

  • 글로브 박스

  • 진공 설비

Feature

  • 히터일체형 산소센서 적용

  • 설비 내부에 직접 삽입 방식으로 설치
    (KF 플랜지, 3/8″ PF)

  • 모든 범위 산소농도 표시가능 (%, ppm, log scale)

  • 경보 출력 기능(상 / 하한 설정가능)

  • 두 종류의 외부 출력 제공 : RS-485 / 4-20mA

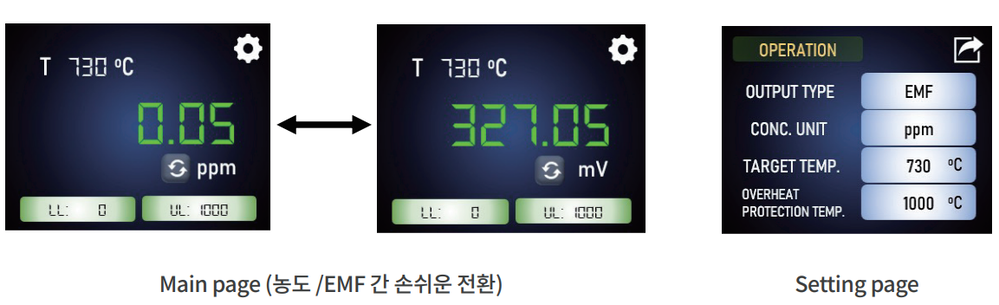

Display

Specification

Sensor unit

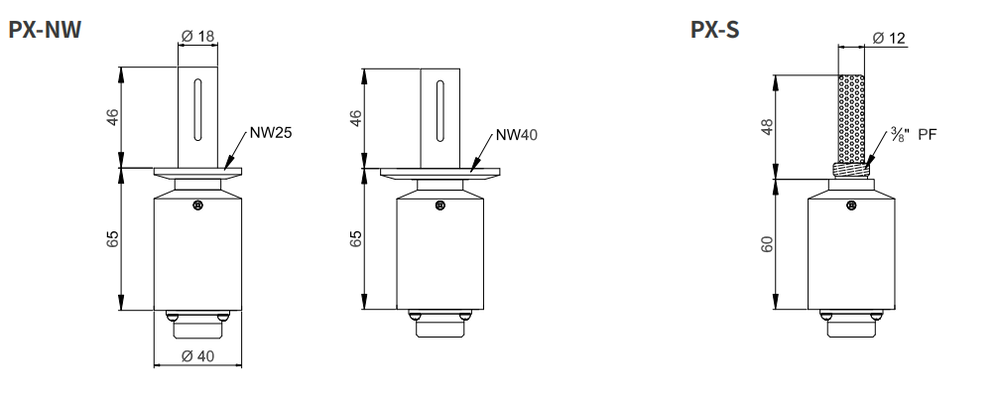

모델 PX-NW PX-S
센서방식 전위차형 지르코니아 센서 / 히터일체형
치수 18 mmΦ X 111 mmL
설치 방 플랜지 타입 (NW25 or NW40) 스크류 타입 (3/8＂ PF)
측정 가스 온도 < 200℃
측정 범위 10-25 atm ≤ Po2 ≤ 1 atm (100%)
압력 10-3 Pa ~ 200 kPa
직선성(Linearity) [측정값의 ± 1 % 이내] 또는 [측정값의 ± 0.5 ppm 이내] 중 큰 값
반복성(Repeatability) [측정값의 ± 0.5 % 이내] 또는 [측정값의 ± 0.5 ppm 이내] 중 큰 값
응답속도 < 10 sec (측정가스유량 0.5 L/min 일 경우)
Warming up 시간 < 6 min (3 m 규격 케이블 사용시)

Control unit

모델 CPX-1000 (패널마운트) CPX-1000W (월마운트)
디스플레이 2.4＂ 터치스크린
표시 단위 %, ppm, log
시용 환경 -20 ~ 50 ℃, RH 80 % (No condensation)
출력 시리얼 통신 RS-485
아날로그 4-20 mA (load 500Ω max)
경보 (제어출력) 사용범위 상/하한 설정범위 초과시 relay A 접점 출력
치수 144.4 mmW X 72.4 mmH X 142 mmD 150 mmW X 150 mmH X 47 mmD
중량 0.46 kg 0.51 kg
전원 DC 24V, < 20 W

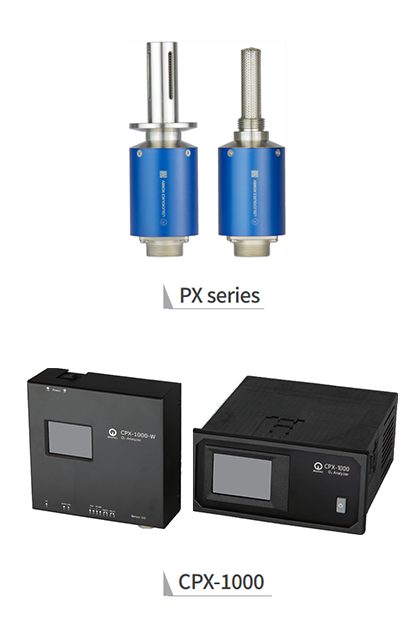

Appearance
