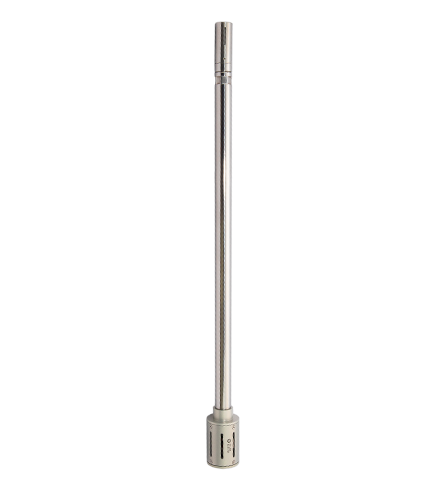

OF series / CMT-20-ST
In-situ O2 Sensor Probe
센서 타입
전위차형 지르코니아 센서 / 히터일체형
치수
100 ~ 500 mmL (customizable)
설치 방식
OF-Lxx-M : Male connector (15 A-1“ PT)
OF-Lxx-NW : Flange (NW40)
OF-Lxx-NW : Flange (NW40)
측정가스 온도
< 200 oC
측정범위
10-25 atm ≤ pO2 ≤ 1 atm (100%)
압력
0.8 ~ 2 atm
직선성
[측정값의 ± 1 % 이내] 또는 [측정값의 ± 0.5 ppm 이내] 중 큰 값
반복성
[측정값의 ± 0.5 % 이내] 또는 [측정값의 ± 0.5 ppm 이내] 중 큰 값
응답속도(t90)
< 1 sec
Warming up 시간
< 10 min
In-situ O2 Sensor Probe
OF series / CMT-20-ST
Application
반도체 제조설비
N2 reflow 오븐
식품 포장 공정
연료전지 시스템
연구소
Feature
히터 일체형 산소센서 적용
설비 내부에 직접 삽입 방식으로 설치
열전대 겸용으로 온도와 Po2 동시 측정 가능
경보 출력 기능 (상 / 하한 설정가능)
다양한 외부출력 : RS-485, 4-20 mA , 0-10 V
CE 인증(EN 61010-1:2010, EN61000-6-2 :2005/AC:2005, EN61000-6-4 :2007/A1:2011)
Specification
Sensor unit
| 모델 | OF-Lxx-M | OF-Lxx-NW |
| 센서 타입 | 전위차형 지르코니아 센서 / 히터일체형 | |
| 치수 | 100 ~ 500 mmL (customizable) | |
| 설치방식 | Male connector (15 A-1＂PT) | Flange (NW40) |
| 측정가스 온도 | < 200 oC | |
| 측정범위 | 10-25 atm ≤ Po2 ≤ 1 atm (100%) | |
| 압력 | 0.8 ~ 2 atm | |
| 직선성(Linearity) | [측정값의 ± 1 % 이내] 또는 [측정값의 ± 0.5 ppm 이내] 중 큰 값 | |
| 반복성(Repeatability) | [측정값의 ± 0.5 % 이내] 또는 [측정값의 ± 0.5 ppm 이내] 중 큰 값 | |
| 응답속도(t90) | < 1 sec | |
| Warming up 시간 | < 10 min | |
Control unit
| 모델 | CMT-20-ST | |
| 디스플레이 | 3.2＂ 터치스크린 | |
| 표시단위 | %, ppm, log | |
| Operating condition | -20 ~ 50℃, RH 80 % (No condensation) | |
| 출력 | 시리얼 통신 | RS-485 |
| 아날로그 | 4-20 mA 또는 0-10 V(대응 산소농도범위 임의설정가능) | |
| 경보 (제어출력) | 사용범위 상/하한 설정범위 초과시 relay A 접점 출력 | |
| 치수 | 131 mmW X 131 mmH X 200 mmD | |
| 중량 | 1.6 kg | |
| 전원 | AC 110/220 V 50/60 Hz, DC 24 V | |

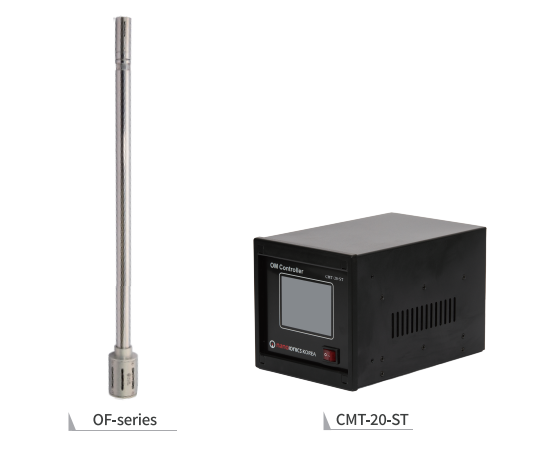

Appearance

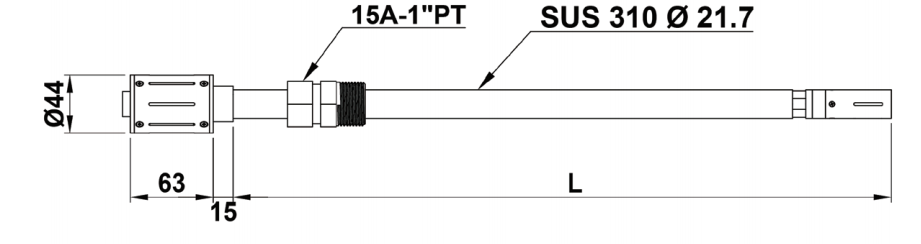

OF_Sensor_15A

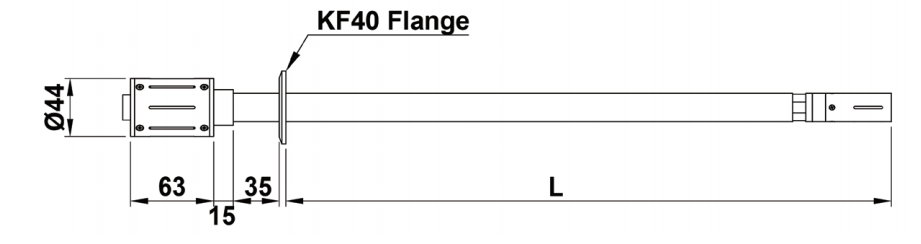

OF_Sensor_NW
