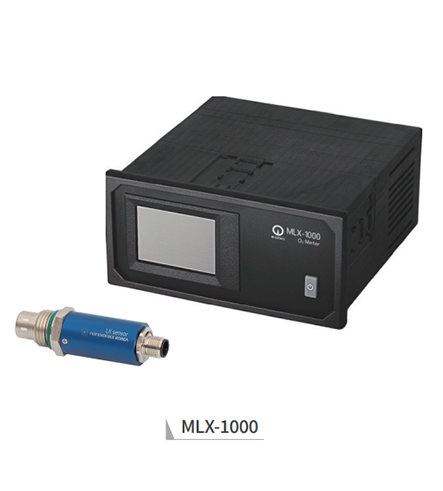

MLX-1000
O2 Meter
센서 타입
한계전류형 지르코니아 센서
치수
27.7mmΦ x 85mmH
소재
Ni plated SPCC / Anodized Aluminum
측정범위
0~1,000ppm
설치 방식
1/2" PF screw mounting (direct insertion)
응답속도
< 30 sec
Warming up 시간
< 10 min
O2 Meter
MLX-1000
Application
글로브박스
N2 정제기
N2 reflow 오븐
열처리 공정
식품 포장 공정
연구소
Feature
지르코니아 기반의 고정밀 센서
빠른 반응속도 및 장수명
스크류-핏(1/2″ PF) 방식 적용

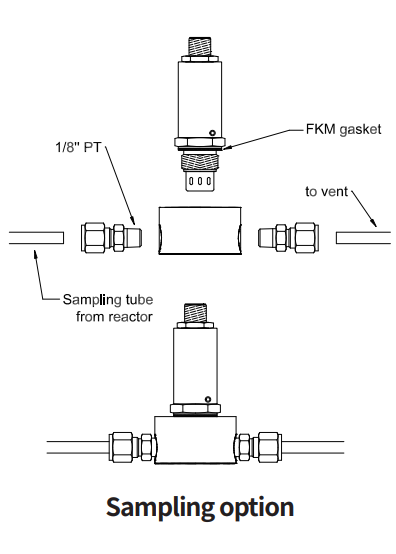

전용 챔버를 이용한 샘플링 측정 셋업

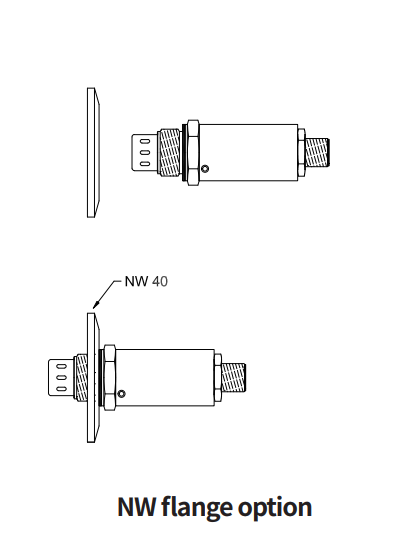

플랜지 옵션 가능 (KF, CF 등)
터치 스크린 적용으로 직관적인 UI구현
교정 기능 제공
경보 출력 기능 (상 / 하한 설정가능)
두 종류의 외부 출력 제공 : RS-485 / 4-20 mA

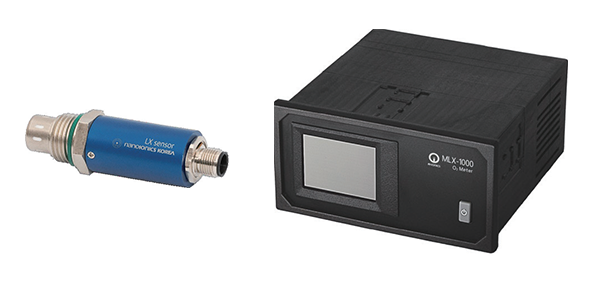

Appearance (Sensor unit)
Specification
| 모델 | MLX-1000 | |
| Sensor unit | 센서타입 | 한계전류형 지르코니아 센서 |
| 소재 | Ni plated SPCC / Anodized Aluminum | |
| 설치방식 | 1/2＂ PF screw mounting (direct insertion) | |
| 측정범위 | 0~1,000 PPM | |
| Warming up 시간 | < 10 min | |
| 정밀도 - 0~200ppm O2 | [±1 ppm O2] 또는 [측정값의 ±5% 이내] 중 큰 값 | |
| 정밀도 - >200ppm O2 | 측정값의 ±2% | |
| 응답 속도 | < 30 sec | |

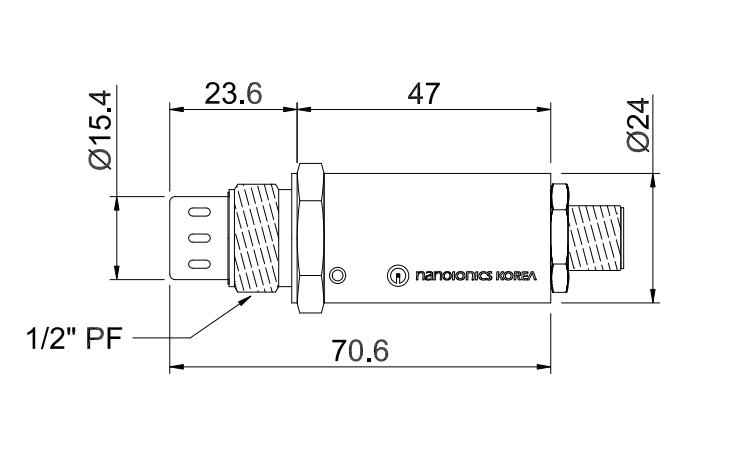

| 치수 | 27.7 mmΦ x 85 mmH | |
| 중량 | 70g | |
| Control unit | 소재 | Noryl |
| 디스플레이 | 2.4＂ 터치 스크린 | |
| 사용환경 | -20~50 ℃, < RH 85 % (Indoors, No condensation) | |
| 출력 - 시리얼통신 | RS-485 | |
| 출력 - 아날로그 | 4-20 mA(load 500 Ω max) | |
| 출력 - 경보(제어출력) | 사용범위 상/하한 설정범위 초과시 relay A 접점 출력 | |
| 치수 | 144 mmW x 72 mmH X 110.5 mmD | |
| 중량 | 170 g | |
| 전원 | DC 24V, normally < 0.3 A (Initial peak 1.0 A) | |

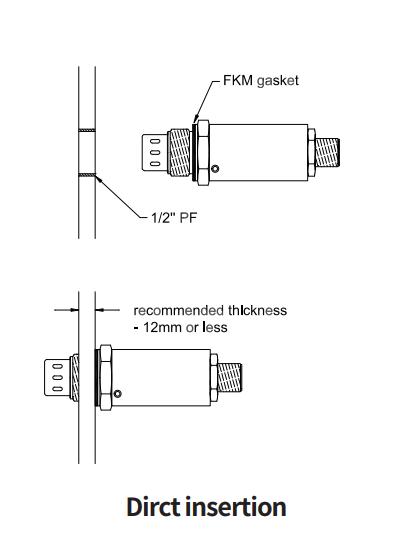

Installation
